Bambu PA6-CF

Bambu PA6-CF 是一種碳纖維增強型 PA6（尼龍 6）線材。碳纖維增強層賦予其在乾燥環境下極高的剛性和強度，並保持了優異的耐熱性和抗衝擊性。與其他 Bambu 碳纖維類似，這些卓越的機械性能使其成為列印夾具、卡箍、汽車和機械部件以及各種用於乾燥環境的結構和工程零件的理想選擇。


抗衝擊和抗振動性能
Bambu PA6-CF 具有出色的抗衝擊性，可有效抵抗振動，確保列印件的抗震性能。它常用於列印需要承受衝擊、碰撞和振動的模型。

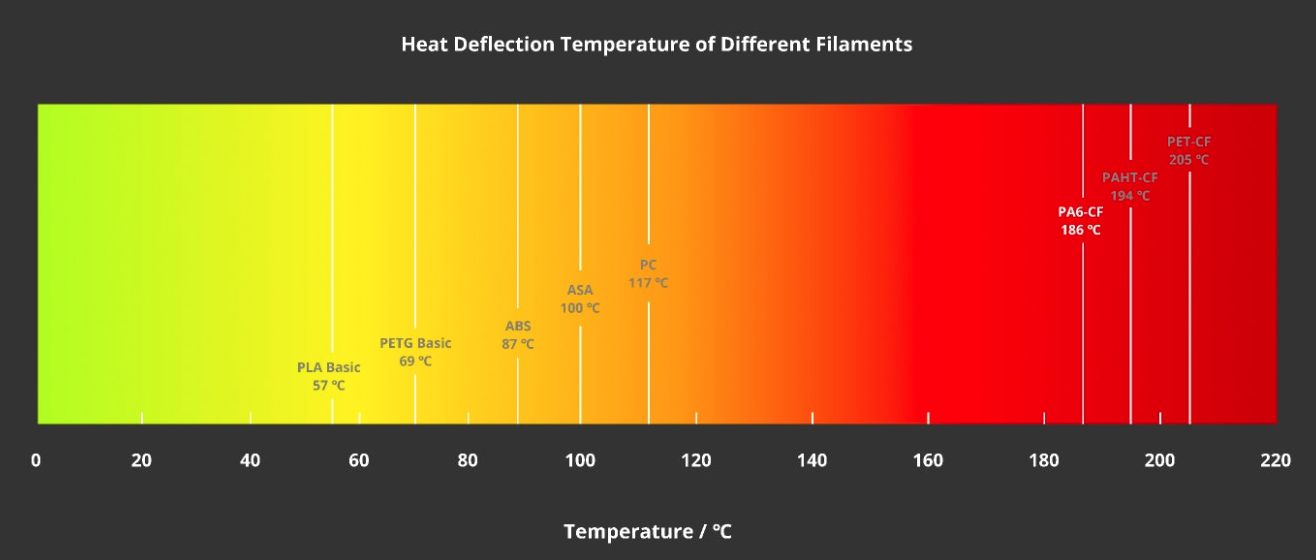

耐熱性



商品名稱：Bambu PA6 CF
材質：碳纖維 PA6
重量：1kg
線徑：1.75mm
公差：±0.03mm
密度Density(g/cm3)：1.09
熔融指數Melt Flow Index(g/10min)：6.8±0.6min
拉伸強度Tensile Strength(MPa)：102±7
斷裂伸長率Elongation at Break(%)：5.8±1.6
彎曲強度Flexural Strength(MPa)：151±8
彎曲模量Flexural Modulus(MPa)：5460±280
懸臂梁缺口衝擊強度IZOD Impact Strength(kJ/m²)：40.3±2.5
熱變形溫度Heat Distortion Temp(℃,0.45MPa)：186


．所有AMS 系列產品均不相容
．0.2毫米噴嘴不相容
．不建議使用不銹鋼噴嘴
．使用前請烘乾
​​​​​

‧ Bambu PA6-CF 列印前需適當乾燥 : 建議在烘箱中以 80℃ 的溫度乾燥 10 小時

(請勿超過 100℃，否則線軸可能會變形甚至融化)。
• 列印具有支撐結構的模型時，必須在2小時內移除支撐結構，以免受潮軟化後難以移除。如果難以移除支撐結構，請先將列印件晾乾並冷卻，然後再及時移除。
• 本產品為碳纖維（玻璃纖維）增強耗材，在使用、後處理或接觸粗糙或破損表面時可能會產生細小纖維碎屑，造成機械性皮膚刺傷或異物刺激的風險。為確保安全，請避免用裸手摩擦或觸摸粗糙邊緣和橫截面；強烈建議在裝卸耗材、切割、打磨或其他後處理操作時佩戴手套，並根據特定工作條件使用其他必要的防護裝備。
